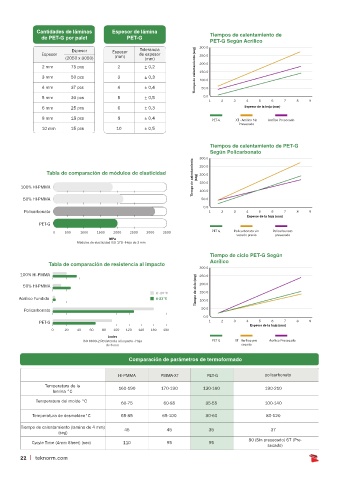

Page 22 - Elitra | Catálogo En Línea - 2023

Cantidades de láminas Espesor de lámina Tiempos de calentamiento de
de PET-G por palet PET-G
PET-G Según Acrílico
Espesor Espesor Tolerancia 300.0
Espesor de espesor 250.0
(2050 x 3050) (mm) (mm)
2 mm 75 pcs 2 ± 0,2 Tiempo de calentamiento (seg) 200.0
150.0
3 mm 50 pcs 3 ± 0,3 100.0
4 mm 37 pcs 4 ± 0,4 50.0

5 mm 30 pcs 5 ± 0,5 0.0
1 2 3 4 5 6 7 8 9
6 mm 25 pcs 6 ± 0,3 Espesor de la hoja (mm)
8 mm 18 pcs 8 ± 0,4 PET-G XT - Acrílico Sin Acrílico Presecado
Presecado
10 mm 15 pcs 10 ± 0,5

Tiempos de calentamiento de PET-G
Según Policarbonato
300.0
Tiempo de calentamiento (seg)

Tabla de comparación de módulos de elasticidad 250.0
200.0
100% HI-PMMA 150.0
100.0
50% HI-PMMA 50.0
0.0
Policarbonato 1 2 3 4 5 6 7 8 9
Espesor de la hoja (mm)
PET-G
0 500 1000 1500 2000 2500 3000 3500 PET-G Policarbonato sin Policarbonato
secado previo presecado
MPa
Módulos de elasticidad ISO 178 - Hoja de 3 mm

Tiempo de ciclo PET-G Según
Acrílico
Tabla de comparación de resistencia al impacto
300.0
100% HI-PMMA 250.0
50% HI-PMMA 200.0
@ -20°C Tiempo de ciclo (seg) 150.0
Acrílico Fundido @ 23°C 100.0
Policarbonato 50.0
0.0
PET-G 1 2 3 4 5 6 7 8 9
Espesor de la hoja (mm)
0 20 40 60 80 100 120 140 160 180
Joules
ISO 6603-2 Resistencia al impacto - Hoja PET-G XT - Acrílico pre- Acrílico Presecado
de 6 mm secado

Comparación de parámetros de termoformado

HI-PMMA PMMA-XT PET-G policarbonato
Temperatura de la 160-190 170-190 130-160 190-210
lamina °C
Temperatura del molde °C 60-75 60-85 35-55 100-140

Temperatura de desmoldeo°C 55-85 65-100 30-60 80-120

Tiempo de calentamiento (lamina de 4 mm) 45 45 35 37
(seg)
80 (Sin presecado) 67 (Pre-
Cycyle Time (4mm Sheet) (sec) 110 95 95
secado)
22 | teknorm.com

v
